18926001870产品特点及应用:
• 插入式安装，内置磁敏触发开关
• 适用于泳池热泵和其它热泵空调
• 螺纹接口规格：G3/4″
• 防爆认证：Ex mb IIC T6 Gb；GB/T 3836.1-2021、GB/T 3836.9-2021
• 欧洲PED认证：EN 12420；EN 1057:2006+A1:2010；EN ISO 15493:2003；EN 13480-2:2017
基本参数：
| 产品名称 | FH-FPSW38系列 |
| 电压： | 最大电压250V |
| 最大电流： | 1A 、50VA |
| 接线方式： | 直接附线 |
| 输出： | 磁簧开关(工厂设定常开) |
| 耐压： | 10bar(测试介质25℃时) |
| 平均压力损失： | 0.01bar ( 流 量 最 大 时 ) |
| 工作温度： | -20...85℃ |
| 外壳防护等级： | IP65 |
| 材料： | 接液壳体：PA66加玻纤 挡板：PA66加玻纤 |
流量范围：
| 安装管径 | 产品型号 | 流量范围I/min(水) | 最大允许流量 I/min(水) | 靶长（mm） |
| DN20 | FH-FPSW38xx | 5.0(4.3)～6.8(5.8) | 40 | 29.5（圆靶） |
| DN25 | FH-FPSW38xx | 7.7(6.6)～10.5(8.9) | 60 | 35.5（圆靶） |
| DN32 | FH-FPSW38xx | 7.7(6.6)～10.5(8.9) | 80 | 35.5（圆靶） |
| DN40 | FH-FPSW38xx | 19.9(16.9)～26.9(22.9) | 100 | 35.5（圆靶） |
| DN50 | FH-FPSW38xx | 31.1(26.5)～42.0(35.7) | 150 | 45.5（圆靶） |
| DN63 | FH-FPSW38xx | 48.0(40.8)～64.9(55.2) | 250 | 70（宽靶） |
注：上表流量范围参数中，括号外为动作流量点，括号内为复位流量点。

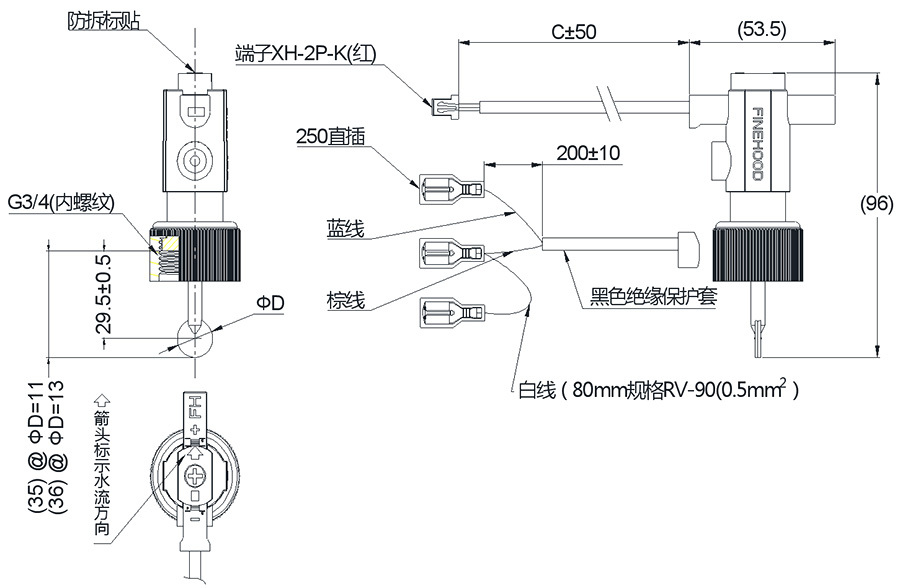

外观尺寸：

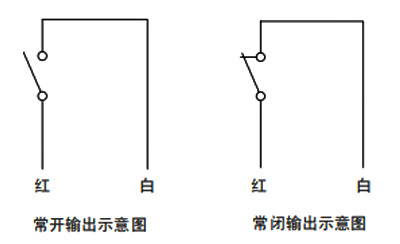

接线定义：
