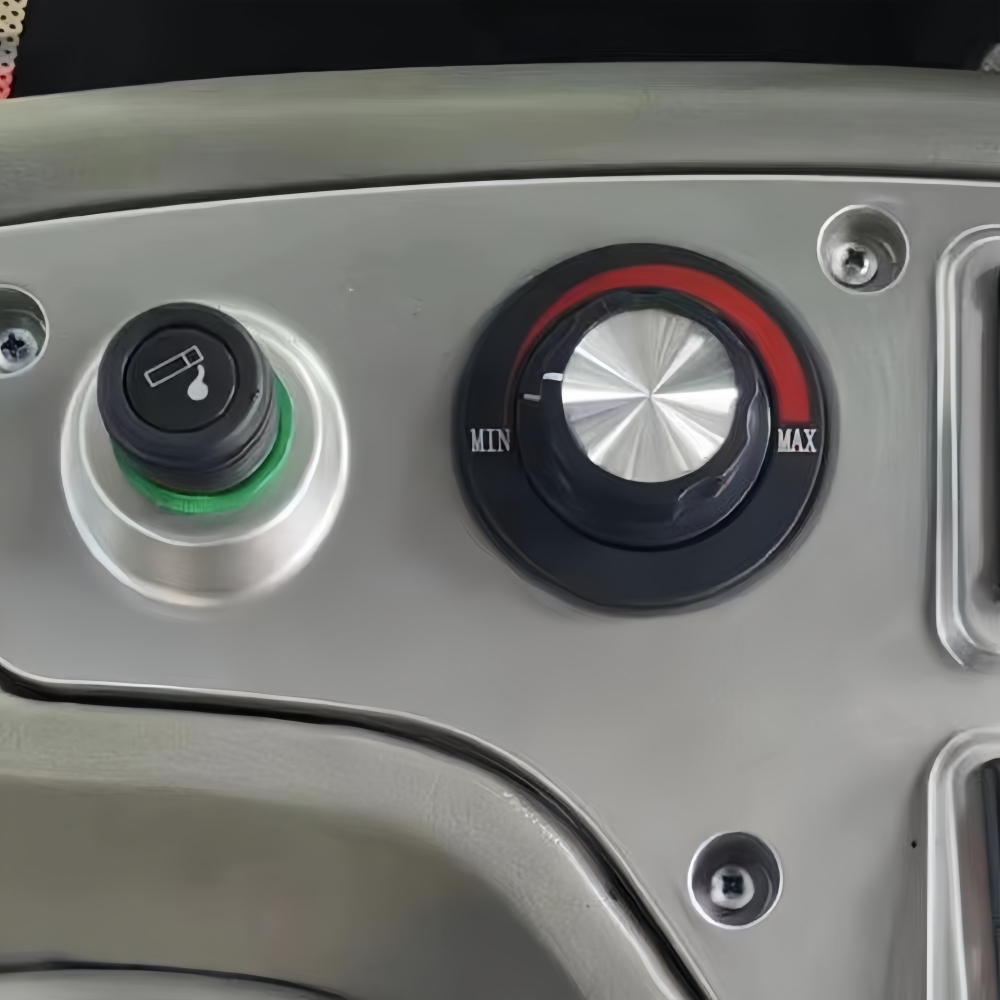

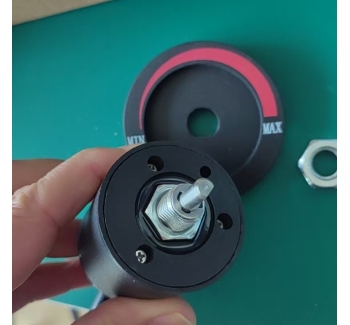

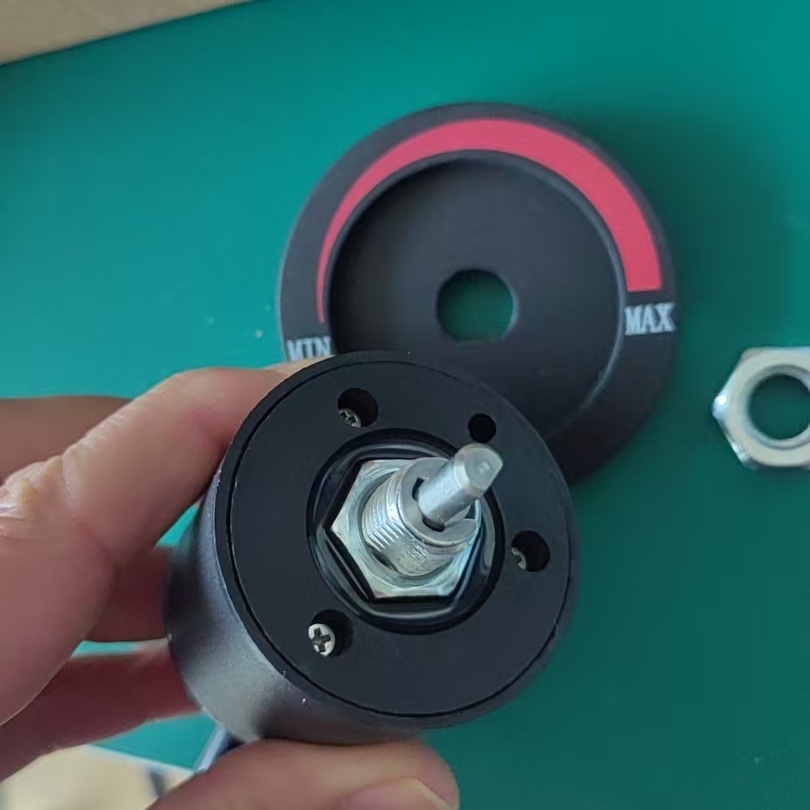

技术要求
1电子电路部分技术特征
1.1环境条件
1.1.1 工作温度范围:-40℃~+85℃;
1.1.2 储存温度范围:-50℃~+100℃;
1.2电路特性

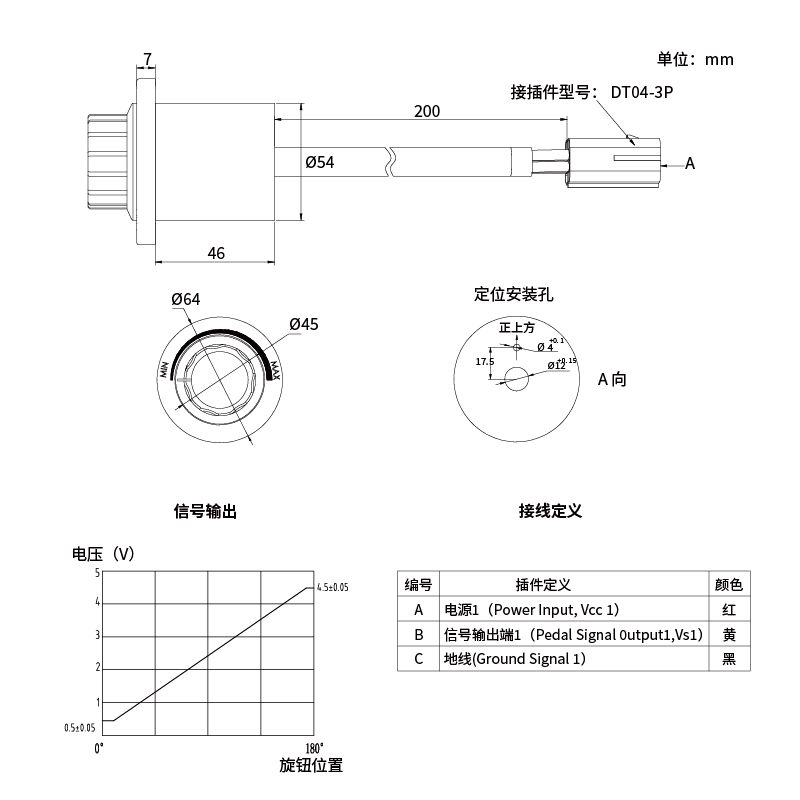

1.2.1信号输出特性见图2;
1.2.2传感器单元的技术要求;
1.2.2.1工作电压(Vcc):5V士2%;
1.2.2.2功率损耗:20mA(正常工作);25mA(最大)
1.2.2.3反向电源极性保护:保护;
1.2.2.4信号输出:两路电压信号输出;
1.2.2.5旋钮行程与传感器输出电压关系:见图2;
1.2.2.6独立的线性度:两路信号线性度分别为2%
1.2.2.7测试时信号负载:10K2，C=4.7μF;
1.3电器连接:6芯接插件，AMPJ-系列型号为AMPP/NO:174264-2(CAP);
1.3.1电器连接图见图1;
1.3.2电缆规格:0.5mm;
2 机械部分技术特征
2.1环境工作条件:见1.1:
2.2 机械行程与输出电压关系特征:见图2:
